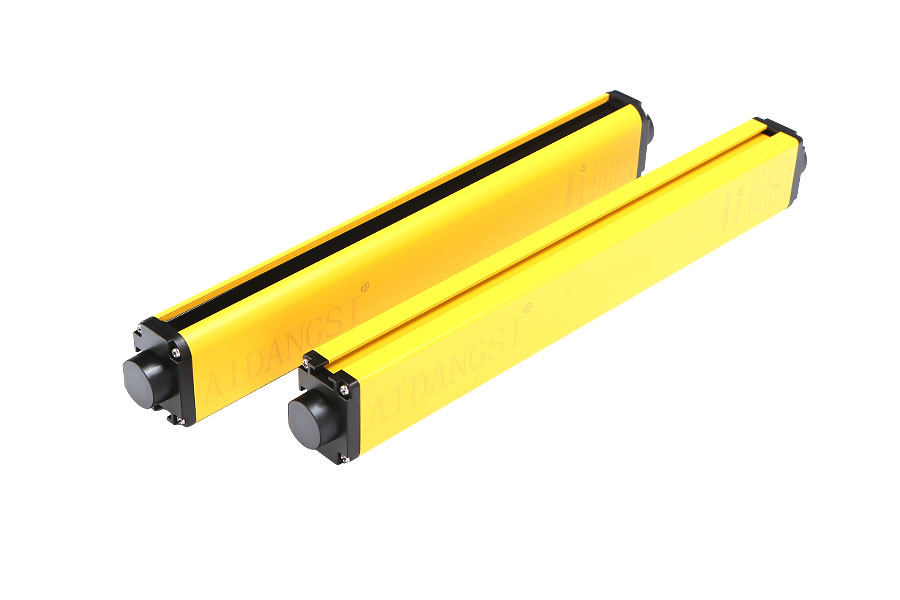

XTA系列安全光栅携带双回路外置控制系统，参照了欧洲标准设计，主要元器件选用国外原装进口，通过了国内GB4584-2007认证。其功能强大，自检完善，使用简易，抗震性强，安装方式多样可应用于各种高危设备，并能在恶劣环境中保护操作人员安全及设备。
产品特点：
1.采用SMD贴片设计，抗光、电磁干扰能力强，具有多种抗震性措施，抗震性好，稳定性高。
2.采用双回路输出信号，自检完善，响应时间短。
3.一台控制器可控制多套传感器，形成多面保护。
4.铝合金外壳结构坚固，耐冲击。
5.采用线同步技术，抗干扰能力强。
6.可用于长距离区域保护，和用于多面区域保护。
技术参数：
| 保护高度 | 60-2000mm（常规） | 工作环境温度 | -10℃-55℃ |
| 光轴间距 | 10mm/20mm/40mm | 储存环境温度 | -25℃-70℃ |
| 分 辨 率 | 15mm/25mm45mm | 工作环境湿度 | 温度20℃时，空气相对湿度<85% |
| 光轴数量 | 4、6、8、10...... | ||
| 电源电压 | AC110V~220V、AC380V | 继电器寿命 | >100万次（可更换继电器） |
| 功 率 | <15W | 输出触点容量 | AC380V/5A |
| 响应时间 | <20ms | 抗光干扰 | 10000LUX（入射角I>5度） |
| 绝缘电阻 | ≥10MΩ | 介电强度 | ACI500V.60S.无击穿或闪烁 |
| 截面尺寸 | 35*50mm | 光幕形式 | |
| 保护距离 | A:0.1-5m; B:0.1-10m; C:0.1-15m; D:0.1-20m | ||
XTA安全光栅控制器接线：
| 光束间距（mm） | 光束(束) | 规格型号 | 保护高度（mm） | 总高度（mm） |
10mm | 8 | XTA0810 | 70 | 150 |
| 12 | XTA1210 | 110 | 190 | |
| 16 | XTA1610 | 150 | 230 | |
| 20 | XTA2010 | 190 | 270 | |
| 24 | XTA2410 | 230 | 310 | |
| 28 | XTA2810 | 270 | 350 | |
| 32 | XTA3210 | 310 | 390 | |
| 36 | XTA3610 | 350 | 430 | |
| 40 | XTA4010 | 390 | 470 | |
| 44 | XTA4410 | 430 | 510 | |
| 48 | XTA4810 | 470 | 550 |
| 光束间距（mm） | 光束(束) | 规格型号 | 保护高度（mm） | 总高度（mm） |
| 20mm | 4 | XTA0420 | 60 | 150 |
| 6 | XTA0620 | 100 | 190 | |
| 8 | XTA0820 | 140 | 230 | |
| 10 | XTA1020 | 180 | 270 | |
| 12 | XTA1220 | 220 | 310 | |
| 14 | XTA1420 | 260 | 350 | |
| 16 | XTA1620 | 300 | 390 | |
| 18 | XTA1820 | 340 | 430 | |
| 20 | XTA2020 | 380 | 470 | |
| 22 | XTA2220 | 420 | 510 | |
| 24 | XTA2420 | 460 | 550 |
| 光束间距（mm） | 光束(束) | 规格型号 | 保护高度（mm） | 总高度（mm） |
| 40mm | 4 | XTA0440 | 120 | 210 |
| 6 | XTA0640 | 200 | 290 | |
| 8 | XTA0840 | 280 | 370 | |
| 10 | XTA1040 | 360 | 450 | |
| 12 | XTA1240 | 440 | 530 | |
| 14 | XTA1440 | 520 | 610 | |
| 16 | XTA1640 | 600 | 690 | |
| 18 | XTA1840 | 680 | 770 | |
| 20 | XTA2040 | 760 | 850 | |
| 22 | XTA2240 | 840 | 930 | |
| 24 | XTA2440 | 920 | 1010 |
更多型号请联系AIDANGSI工作人员
