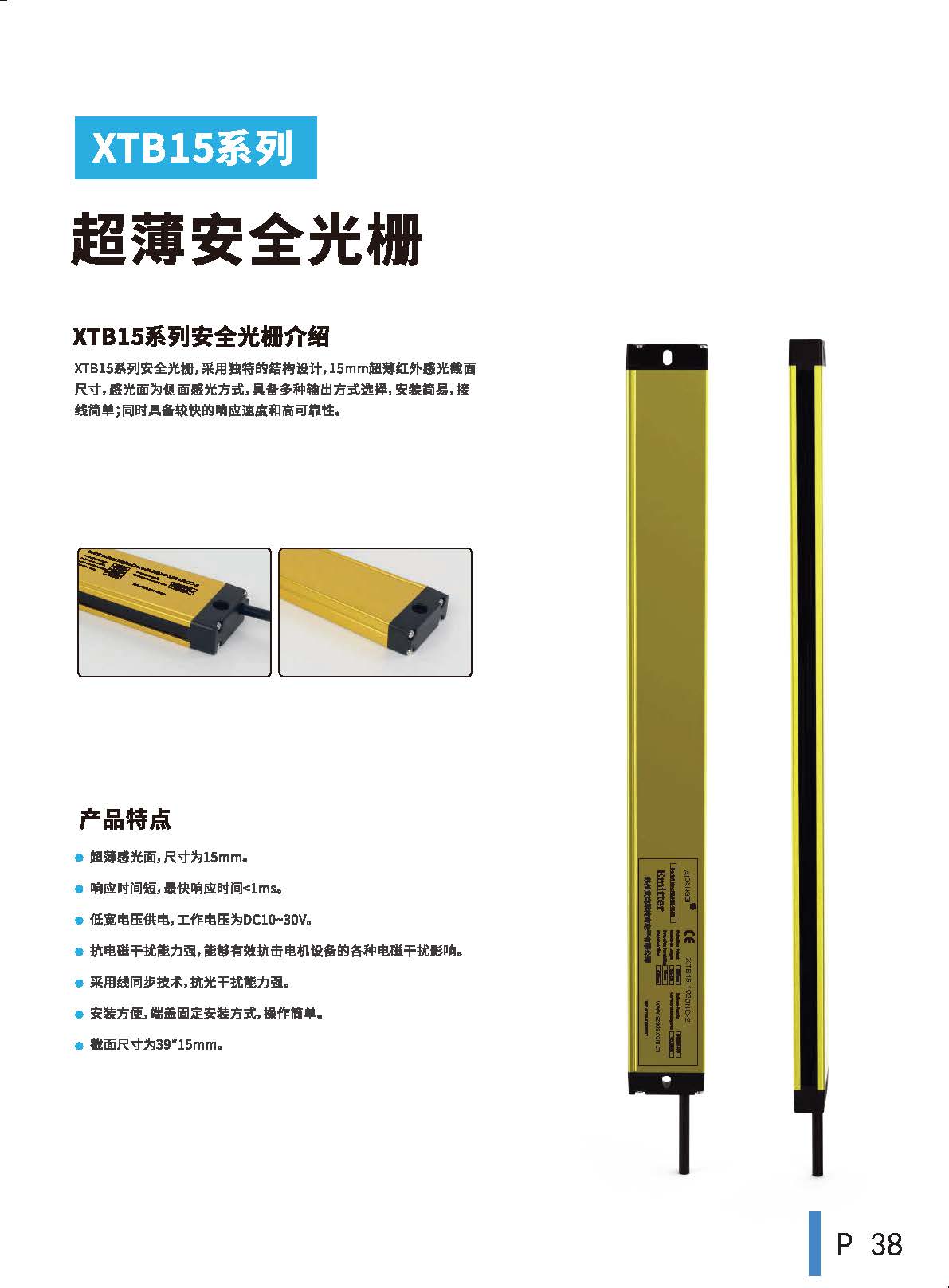

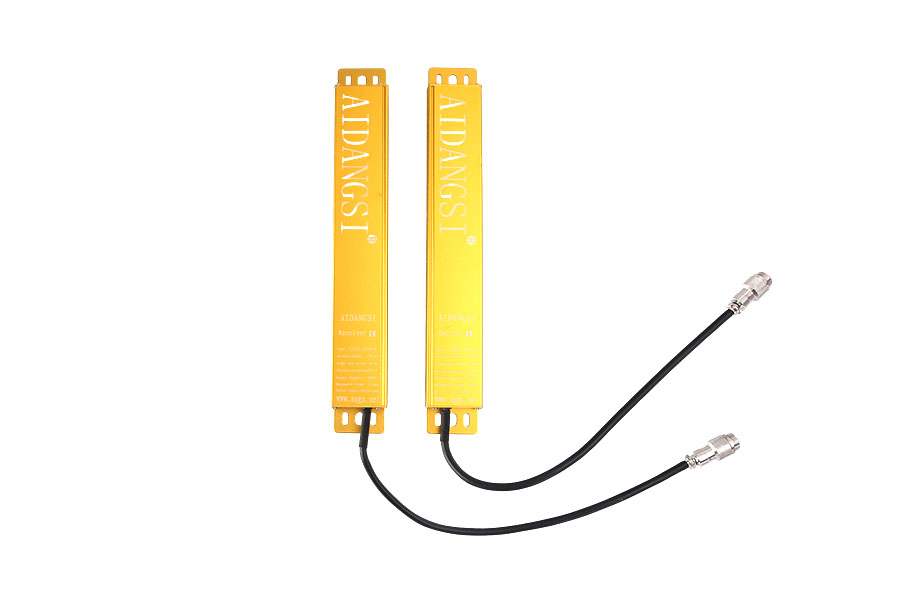

XTB15系列安全光栅
XTB15系列安全光栅是行业首创超薄光栅，15mm的厚度，采用上下端紧贴的安装方式，安装所占空间小，隐秘性好，精致美观，性能稳定。广泛应用于非标设备或安装空间狭小的设备，还可以应用在AOI等光学检测设备作防护或启动信号。
产品特点：
1.采用SMD贴片设计，进口高端元器件。
2.自检完善功能，响应时间短。
3.光电循环自检，提升设备安全性。
4.采用线同步技术，抗干扰能力强。
5.外壳超薄、有效减小安装空间。
6.多种输出方式可选。

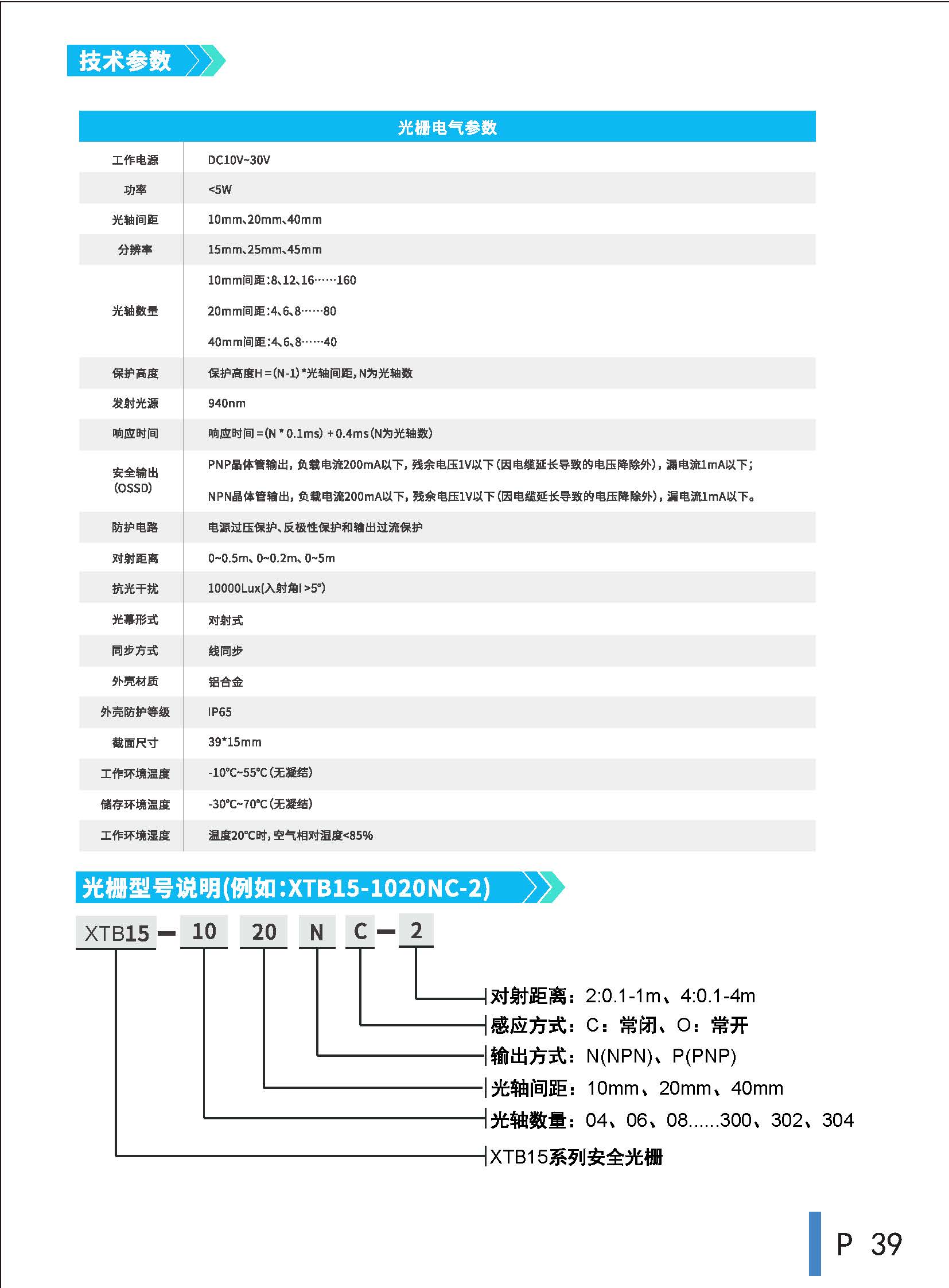

技术参数：
| 保护高度 | 60-2000mm（常规） | 工作环境温度 | -10℃-55℃ |
| 光轴间距 | 5mm/10mm/20mm/40mm | 储存环境温度 | -25℃-70℃ |
| 分 辨 率 | 10mm/15mm/25mm45mm | 工作环境湿度 | 温度20℃时，空气相对湿度<85% |
| 光轴数量 | 4、6、8、10...... | 输出电流 | ≤200mA |
| 电源电压 | DC24V±20% | 截面尺寸 | 39*15mm |
| 功 率 | <5W | 光幕形式 | 对射式 |
| 响应时间 | <10ms | 抗光干扰 | 10000LUX（入射角I>5度） |
| 绝缘电阻 | ≥100MΩ | 介电强度 | ACI500V.60S.无击穿或闪烁 |
| 输出方式 | NPN或PNP（常规）/继电器常开/继电器常闭（可根据需求选择） | ||
| 保护距离 | A:0.1-1500mm | ||
安全光栅选型表：

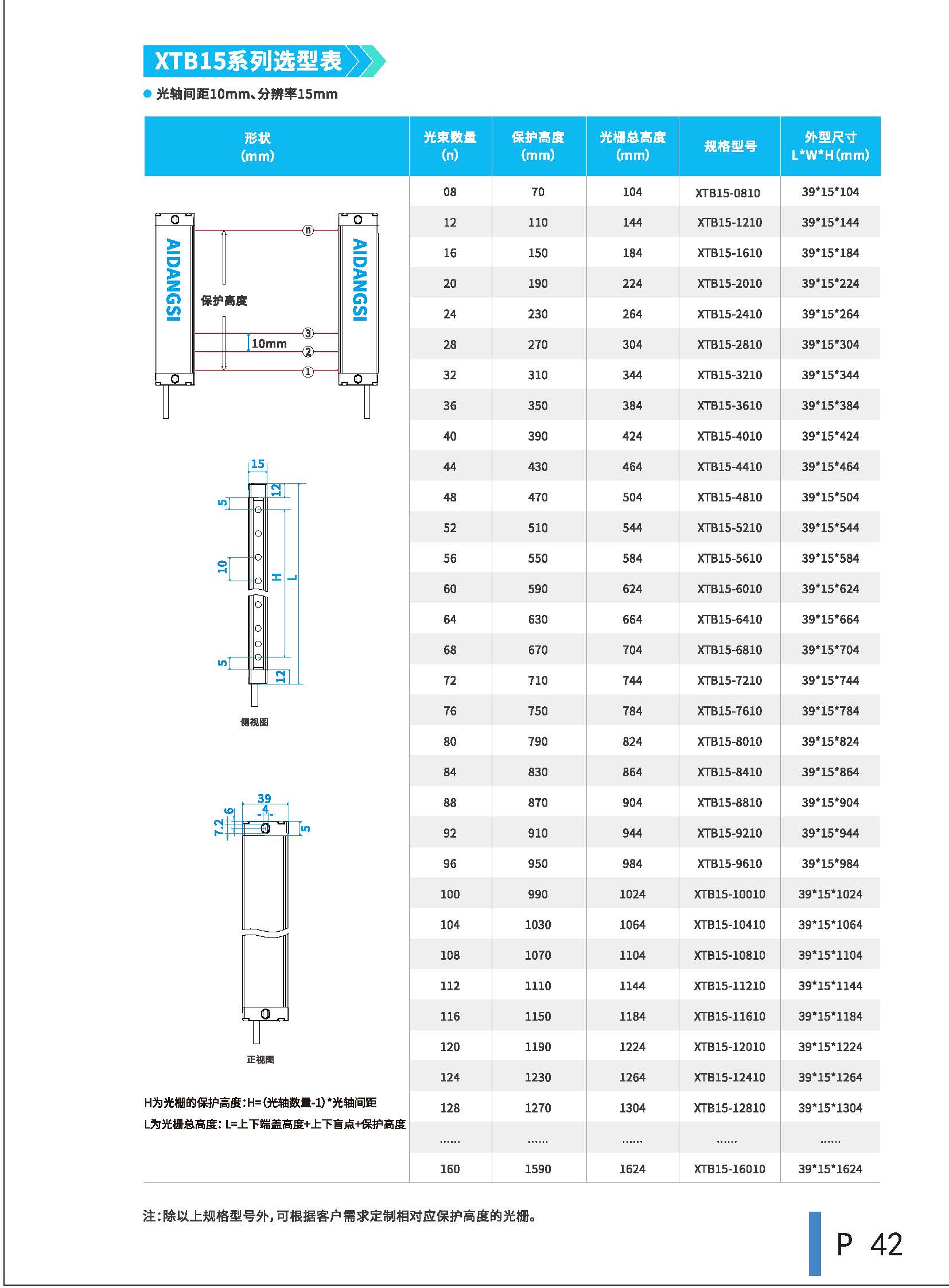

| 光束间距（mm） | 光束(束) | 规格型号 | 保护高度（mm） | 总高度（mm） |
| 10mm | 8 | XTB15-0810 | 70 | 147 |
| 12 | XTB15-1210 | 110 | 187 | |
| 16 | XTB15-1610 | 150 | 227 | |
| 20 | XTB15-2010 | 190 | 267 | |
| 24 | XTB15-2410 | 230 | 307 | |
| 28 | XTB15-2810 | 270 | 347 | |
| 32 | XTB15-3210 | 310 | 387 | |
| 36 | XTB15-3610 | 350 | 427 | |
| 40 | XTB15-4010 | 390 | 467 | |
| 44 | XTB15-4410 | 430 | 507 | |
| 48 | XTB15-4810 | 470 | 547 |
| 光束间距（mm） | 光束(束) | 规格型号 | 保护高度（mm） | 总高度（mm） |
| 20mm | 4 | XTB15-0420 | 60 | 147 |
| 6 | XTB15-0620 | 100 | 187 | |
| 8 | XTB15-0820 | 140 | 227 | |
| 10 | XTB15-1020 | 180 | 267 | |
| 12 | XTB15-1220 | 220 | 307 | |
| 14 | XTB15-1420 | 260 | 347 | |
| 16 | XTB15-1620 | 300 | 387 | |
| 18 | XTB15-1820 | 340 | 427 | |
| 20 | XTB15-2020 | 380 | 467 | |
| 22 | XTB15-2220 | 420 | 507 | |
| 24 | XTB15-2420 | 460 | 547 |

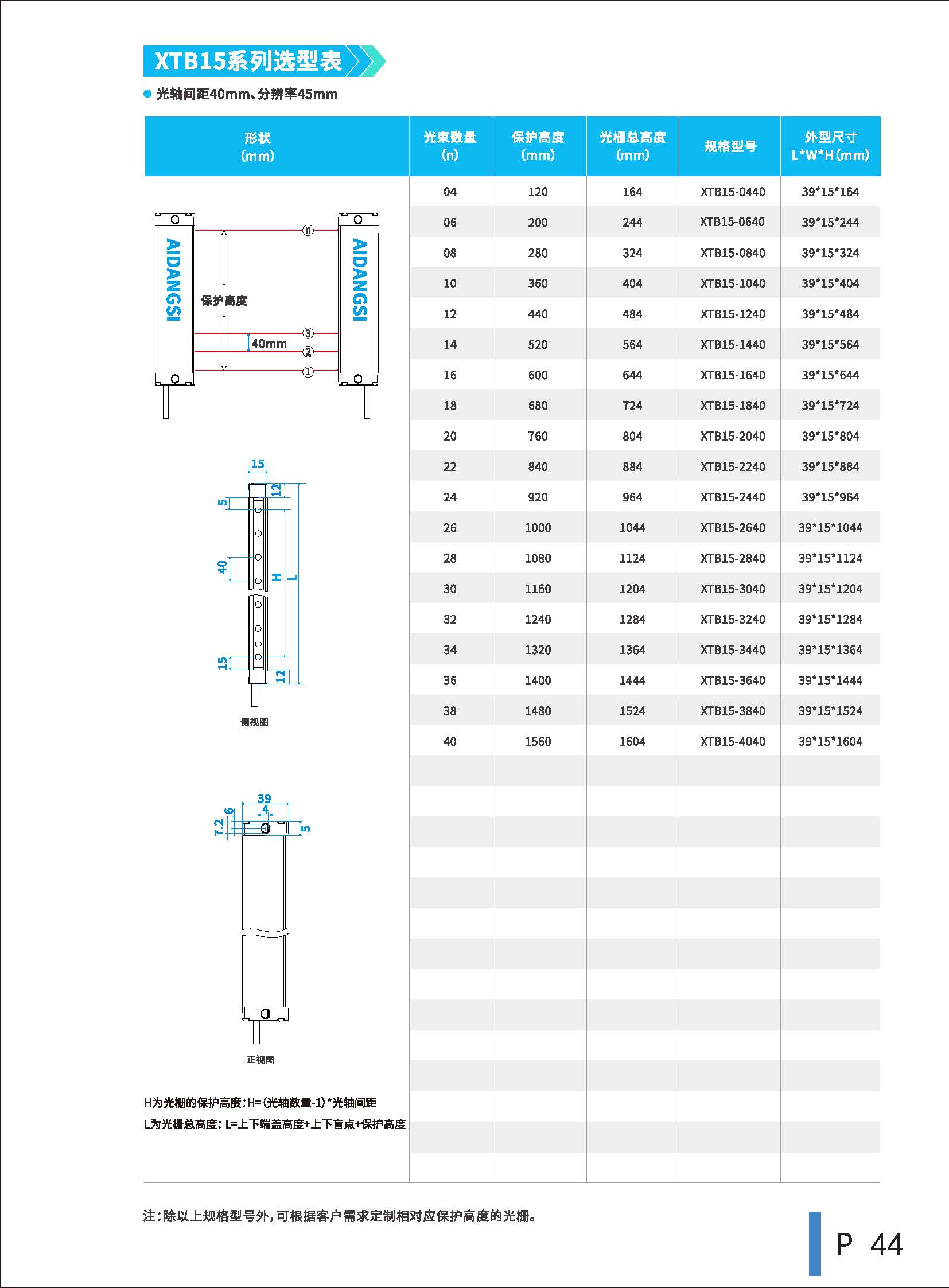

| 光束间距（mm） | 光束(束) | 规格型号 | 保护高度（mm） | 总高度（mm） |
40mm | 4 | XTB15-0440 | 120 | 207 |
| 6 | XTB15-0640 | 200 | 287 | |
| 8 | XTB15-0840 | 280 | 367 | |
| 10 | XTB15-1040 | 360 | 447 | |
| 12 | XTB15-1240 | 440 | 527 | |
| 14 | XTB15-1440 | 520 | 607 | |
| 16 | XTB15-1640 | 600 | 687 | |
| 18 | XTB15-1840 | 680 | 767 | |
| 20 | XTB15-2040 | 760 | 847 | |
| 22 | XTB15-2240 | 840 | 927 | |
| 24 | XTB15-2440 | 920 | 1007 |
