产品用途

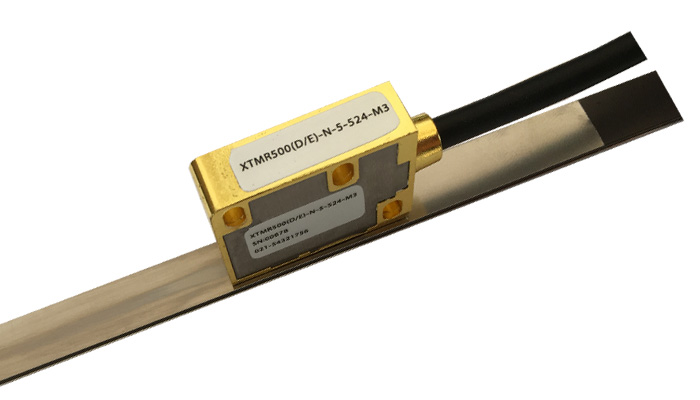

本系列产品是磁栅测量系统， 其中XTMR是读磁头、 XTMB 是磁尺，它们之间根据磁感应的原理进行工作，当 XTMR读磁头在 XTMB磁尺的磁场空间中做直线运动时，
读磁头会根据运动的相关位移量实时的输出符合标 准的位置脉冲。
本产品主要用于木工、石材加工、锯切、金属切削、纺织、印刷、包装、塑料加工、自动化系统、切割设备、电子组装设备、测量/检测设备等。
特点
非接触、高速测量。
用户可定制的输出分辨率。
内置 LED状态指示灯。
极强的抗污和抗油能力。

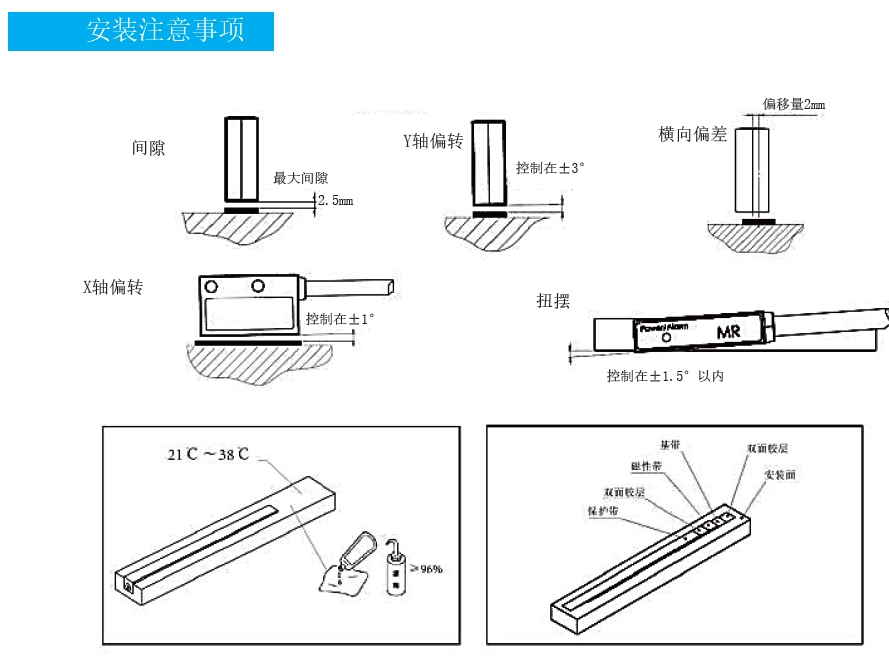

简易的安装方式
极好的经济性。

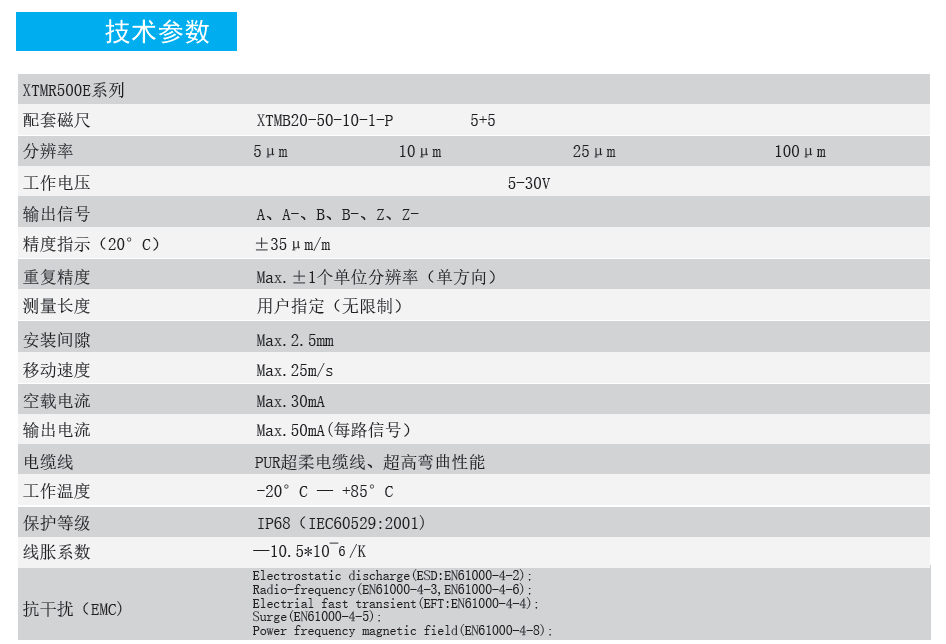

技术参数：
| 型号 | XTMR500E |
| 配套磁尺 | XTMB-20-50-10-1-P |
| 分辨率 | 5μ |
| 工作电压 | 5 ~ 30V DC |
输出信号 | A 、B、A-、B-、Z、Z- |
精度指标(20℃) | ±35μm/m |
重复精度 | Max. ±1 个单位分辨率（单方向） |
测量长度 | 用户指定（无限制 |
| 安装间隙 | Max. 2.5mm |
| 移动速度 | Max. 5m/s |
| 空载电流 | Max. 30m |
| 输出电流 | Max. 50mA（每路信号） |
工作温 | -20℃ ~ +85 |
保护等级 | IP68（IEC60529:2001） |
线胀系数 | ~ 17 × 10-6/K |
抗干扰(EMC) | Electrostatic discharge(ESD: EN61000-4-2)； Radio-frequency(EN61000-4-3, EN61000-4-6)； Electrical fast transient(EFT: EN61000-4-4)； Surge(EN61000-4-5)； Power frequency magnetic field(EN61000-4-8)； |
