特性与用途

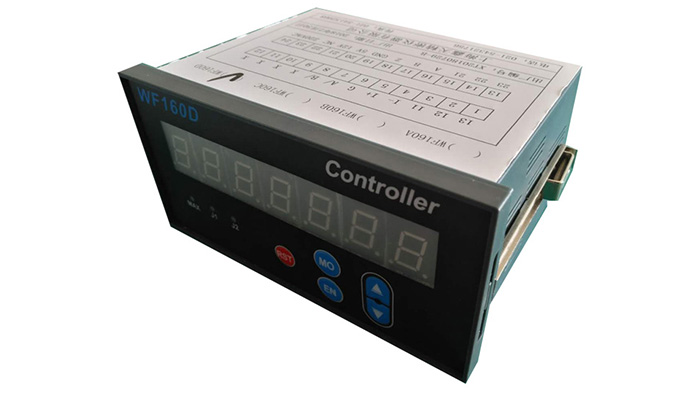

WF160D型位移、角度测控系统是一个七位数码显示、集模拟量信号变送和485通讯传输的多功能显示控制模块，主要应用长度的计量，计米控制，位置的显示，高度、深度、缝隙、厚度，角度的测量，带2路继电器，带峰值保存，带掉电保存，带变送，带通讯等功能，可广范应用于各类工业控制领域。
根据客户要求可以直接通过单片机驱动标签打印机进行检测打印，可广泛应用于工业控制领域。变送主要应用于脉冲信号转换成模拟量信号，以方便控制系统接收和控制。
◆ 国际通用的160×80×125mm标准机箱，七位0.6英寸数码管显示
◆ 输入1和输入2构成双输入端，可识别相位为90度的脉冲编码器信号
◆ 设定两个控制值，两路继电器输出，可用于控制或报警
◆ 可选4种继电器输出方式。
◆ 可设定自动延时复位时间，实现自动延时复位功能。
◆ 峰值显示功能。
◆ 参数设定密码保护功能。
◆ 当前计数值、设定值掉电不丢失。
◆ 可设定倍率，确定输入脉冲与显示值之间的比例关系。
◆ 外接传感器：角、线位移光栅传感器，给传感器提供5V(100mA)、12V(100mA)供电。其它电压可定制。
◆ 计数倍率：单倍频、双倍频、四倍频可选（倍率值为1时为四倍频）。
◆ 差补功能：可设定1个插值基点从而实现线性差补功能。
◆ 具有4~20mA电流输出功能。
◆ 具有485通讯功能。通讯波特率为9600bps，0.5秒主动发送一次显示值。
技术参数
◆ 供电电压：AC220V 50Hz
◆ 输入阻抗：10K
◆ 脉冲频率：≤50K
◆ 倍率范围：0.000~999.999
◆ 显示范围：-999999~999999
◆ 脉冲电平：低电平：-50V~0.5V
高电平：0.5~50V
◆ 脉冲宽度：最小10us
◆ 触点容量：AC220V3A DC24V5A
◆ 安装方式：盘装卡入式
◆ 开孔尺寸：150×75mm
◆ 环境温度：-10℃~50
485通讯协议说明
本机采用485通讯，接线方式见仪表说明书。接通仪表电源，进入正常工作状态后，本机会通过485接口主动发送显示数值，约0.5秒发送一次，协议如下：
发送格式：9600,N,8,1。即波特率9600，无校验位，8位数据位，1位停止位。
每次通讯共发送6个字节，第一个字节为0xaa，表示通讯开始。其后的四个字节为显示值，低位在前，最后一个字节为小数位数。所有数据均为二进制数。接收到后，组合方法为：
（第二字节*256*256*256+第三字节*256*256+第四字节*256+第五字节）
显示值= ―――――――――――――――――――――――――――――――
10第六字节
