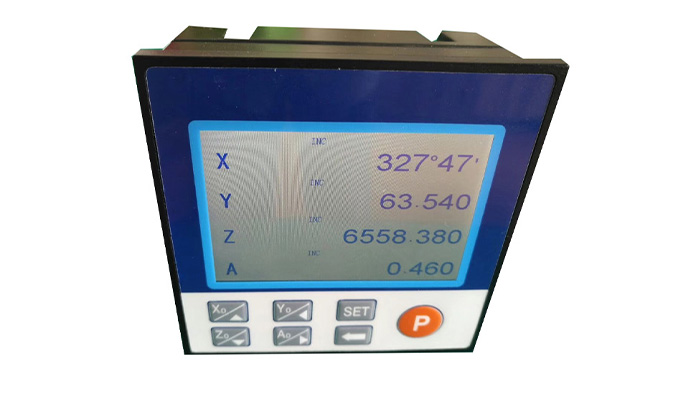

可接光栅尺、磁栅尺，数显表外形尺寸：100mm*100mm, 开孔尺寸：95*95mm 可看本页下方图。
功能简介
四轴位置显示。
轴类型选择
分辨率设置
计数方向设置
mm/inch 显示转换
液晶屏显示状态设置
数显表线性可接 10 种解析度的直线编码器：0.05μm，
0.1μm，0.2μm，0.5μm，lμm，2 μm，5μm，l0μm,20
μm，50μm l0 种。同时可接 4 种解析度的旋转编码器：
00:00:01,00:00:10, 00:01:00, 00:10:00，安装（直线、
旋转）编码器后，必须正确设置其解析度，否则无法正确示
数。该参数由安装人员设置，用户切勿自行修改。
直线显示默认：0.005mm
角度显示默认：00°00'10"
Direction 计数方向
设置轴的计数方向，<+DIR>、<-DIR>两个方向。直线位
移传感器计数方向由安装人员设置，使用者不要随便更改。
默认为<+DIR>状态。
4.5 Multiple 倍率
用以适应各种分辨率不同的尺子。
出场预设值：1
例 1: X 轴为旋转轴，1000p/r。
1 ．设置的分辨率为 000°00'01"，则倍率 =3600×
360/1000=1296；
2 ．设置的分辨率为 000 ° 00'10" ，则倍率 =360 ×
360/1000=129.6；
3 ．设置的分辨率为 000 ° 01'00" ，则倍率 =60 ×
