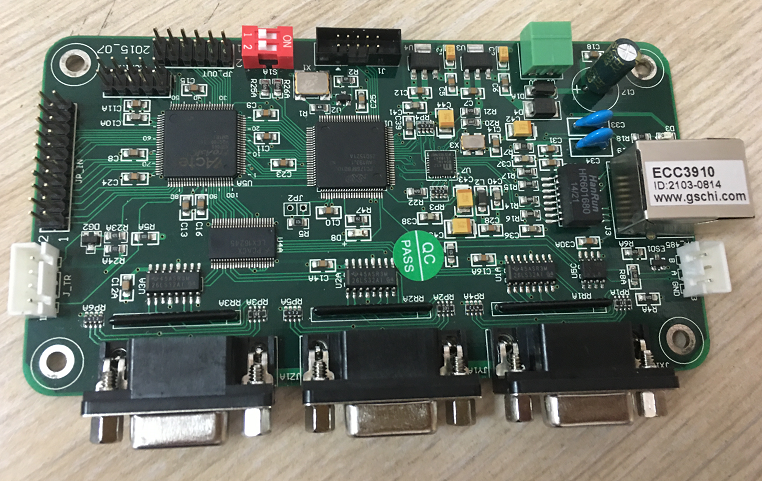

ECC3910 是一款新型光栅尺或旋转编码器等工业测量元件采集卡，用户可以
在 PC 机上通过以太网口读取光栅尺或编码器信号，使位置、速度，加速度等测
量变得简便，广泛应用于影像仪、测量机等自动化控制设备。
10M/100M 以太网接口，TCP/IP 协议，不需要驱动程序
3 轴光栅尺或编码器信号输入
输入信号单端输入或者差分输入均可
硬件计数，最大输入频率 4MHz
一路探针触发信号，硬件锁存数据
通用 IO 口，8 输出，16 输入
保留 RS-485 接口，方便集成到 PLC 系统中
提供 API 函数和演示程序，方便二次开发
通道光源控制，每通道光亮等级 200 级。（仅 ECC3910L 型号）
适用于 Windows、linux 或嵌入式系统，支持 Visual C++6.0，Borland C++
Builder， Visual Basic 6.0 等软件开发平台。
编码器信号
编码器轴数 3
计数器位数 32 位
编码器信号类型 A、B 相正交信号
计数频率 4MHz
提供各编码器电源 5V±5%，
最大 100mA
数字 I/O 信号
输入口数 16
输出口数 8
I/O 信号类型 3.3V TTL 电平
