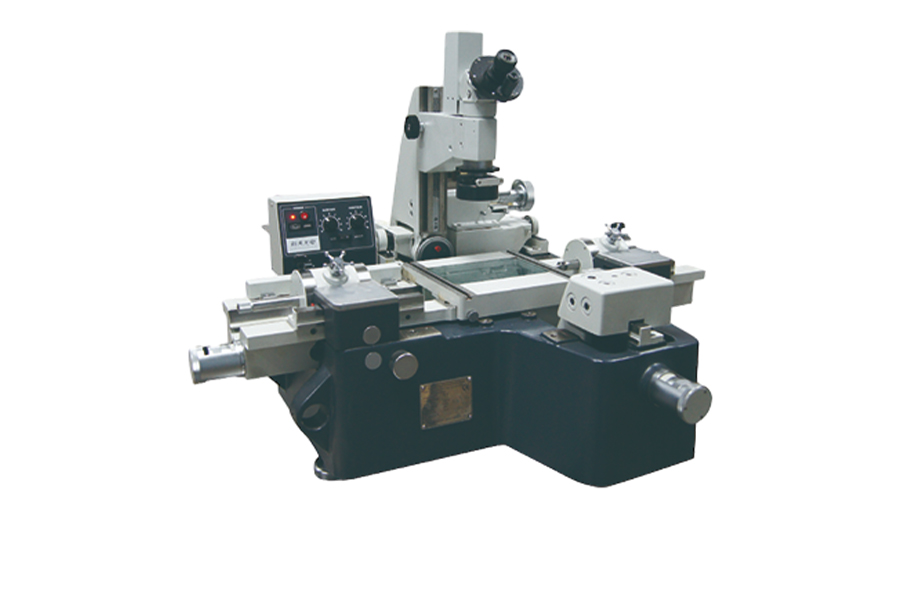

特点
主显微镜配有多种目镜和物镜，视场大，成像清晰。
主显微镜可左右偏摆，适用于螺旋状零件测量。
带有顶针架、V形支架、分度头、测高装置等多种附件，使用范围广。
主机导轨顶尖筒槽采用u型结构，测量精度高，稳定性好。
测量用内外顶尖和顶针杆采用分离组合，方便测量更换。
具有光学测量系统和影像测量系统，具有两套独立测量系统功能
设备符合《JJG56-2000工具显微镜检定规程》
配置触摸屏显示器和数据处理显示器，具有双显示器功能；触摸屏安装在仪器上，能快捷完成软件测量工作
技术参数
测量范围：200mm ×100mm
分辨力：0.0002mm
准确度：(0.8+L/100)μm（其中L为被测长度，单位为mm）
数显分度头：分辨率5″，角度测量准确度30″，通过软件完成数据测量
工作台
方工作台尺寸：260mm×270mm
方工作台承放工件最大高度：140mm
工作台承重：40kg
主显微镜立柱
倾斜范围：±12°
倾斜角度分度值：30′
物镜
| 物镜放大率 | 工作距离（mm） | 图像放大倍率 |
| 1× | 82mm | 40× |
| 3× | 70mm | 120× |
| 5× | 49mm | 200× |
| 屏幕图像范围（mm） | |
| 1/2″≈5.2×4.1 | 1/3″=4.1×3.1 |
| 1/2″≈1.7×1.4 | 1/3″=1.4×1.0 |
| 1/2″≈1.0×0.8 | 1/3″=0.8×0.6 |
CCD 摄像头
1/3″黑白(或彩色)CCD，像素数：795×596
光学定位器
最小探测孔径: φ5mm
最大探测深度：15mm
测量力：0.1N
定位稳定性: 0.001mm
测头直径的检定极限误差：0.0005mm
环境要求 : 室温20℃±1℃，温度梯度：1℃/h
工作环境：防尘、防震
相对湿度40％－60％RH
仪器外形尺寸(mm) : 长1300×宽1250×高800
仪器质量： 450kg
选配触摸屏，型号变更为JX13VS
