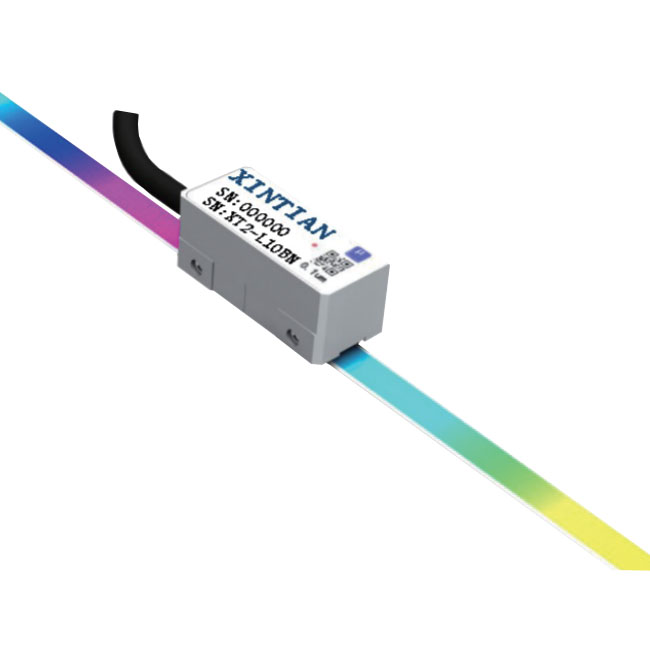

XT2光栅尺读数头是为高精度直线测量提供反馈而设计的增量型读数头，采用XTINTIAN先进的单场扫描技术、先进的自动增益、自动纠偏技术，可读取20μm栅尺，精度高、抗污染性能强，适用于高精密机床、高速自动化设备等需要闭环、速度控制的高性能、高可靠性应用场合。XT 2光栅尺读数头兼容XINTIAN 先进的XTS系列钢带栅尺。
XT2读数头采用XINTIAN 先进的大面积 单场扫描技术、自动增益控制技术、自动纠偏技术，可以有效降低污染的影响，读数头内置的真高速ADC细分可以提供更大带宽,同时更有效降低细分噪声和细分误差，配合滤波在保证低位置噪声和平滑的速度控制情况下，可达到20nm的有效分辨率，内置REF参考原点和限位输出，并提供标准的差分TTL数字增量接口，多色的LED集成在读数头上盖上，可指示信号强度，方便安装。XT2光栅尺读数头兼容XINTIAN 先进的XTS 系列钢带栅尺和XT E系列低膨胀栅尺。SinCos 1Vpp、差分TTL信号接口。内置REF原点与限位信号。
规格 | |||
尺寸： | L 36mm | ×W 16.4mm | ×H 14.3mm |
栅距 | 20μm | ||
重量： | 读数头 15g | ||
电缆 | 35g/m | ||
电源： | 5V ±10 % 150mA | ||
输出信号： | 差分TTL 或SinCos 1Vpp | ， | |
原点，限位，读数头准备好 | |||
连接器： | D -sub 15 Pin Male | ||
精度等级 | ±5μm （RUS 栅尺） | ||
差分TTL 5μm,1μm,0.5μm,0.2μm | |||
分辨率： | 100nm,50nm,20nm | ||
(SinCos 1Vpp) 20μm | |||
电子细分误差： | < 40nm | ||
zui大速度： | 12m/s | ||
与分辨率和计数器最小时钟频率有关 | |||
zui大加速度： | 35G | ||
参考原点 | 读数头底部磁性开关 | ||
限位开关 | 读数头底部磁性开关 | ||
参考原点单向重复精度 | 1LSB | ||
环境要求 | |||
工作温度 | -10 ℃到+70℃ | ||
工作湿度 | RH ＜95% | （非凝露） | |
密封 | IP40 | ||
存储温度 | -20℃ 到+85℃ | ||
存储湿度 | RH ＜95% | （非凝露） | |
特点
最高分辨率20nm
极强的抗污染能力：大面积单场扫描技术，大于100条栅线同时扫描，有效降低灰尘等其他污染物带来的影响。高带宽，低细分误差：内置高速ADC和滤波电路，提供更高的带宽、更高的分辨率、更高的动态响应，更低的细分误差。自动增益控制，自动纠偏：先进的自动增益控制、自动纠偏电路与算法，提供更稳定的信号输出。安装也更方便。多色指示灯提示信号强度，安装状态。
