什么是增量式编码器

增量式编码器提供了一种对连续位移量离散化、增量化以及位移变化（速度）的传感方法。增量式编码器的特点是每产生一个输出脉冲信号就对应于一个增量位移，它能够产生与位移增量等值的脉冲信号。增量式编码器测量的是相对于某个基准点的相对位置增量，而不能够直接检测出绝对位置信息。

如图1-1 所示，增量式编码器主要由光源、码盘、检测光栅、光电检测器件和转换电路组成。在码盘上刻有节距相等的辐射状透光缝隙，相邻两个透光缝隙之间代表一个增量周期。检测光栅上刻有A、B 两组与码盘相对应的透光缝隙，用以通过或阻挡光源和光电检测器件之间的光线，它们的节距和码盘上的节距相等，并且两组透光缝隙错开1/4 节距，使得光电检测器件输出的信号在相位上相差 90°。当码盘随着被测转轴转动时，检测光栅不动，光线透过码盘和检测光栅上的透过缝隙照射到光电检测器件上，光电检测器件就输出两组相位相差 90°的近似于正弦波的电信号，电信号经过转换电路的信号处理，就可以得到被测轴的转角或速度信息。

增量式编码器原理图

一般来说，增量式光电编码器输出 A、B  两相相位差为 90°的脉冲信号（即所谓的两相正交输出信号），根据 A、B 两相的先后位置关系，可以方便地判断出编码器的旋转方向。另外，码盘一般还提供用作参考零位的 N  相标志（指示）脉冲信号，码盘每旋转一周，会发出一个零位标志信号。

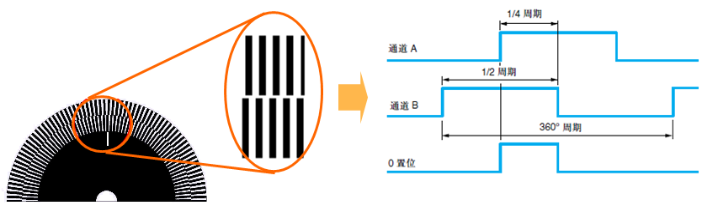

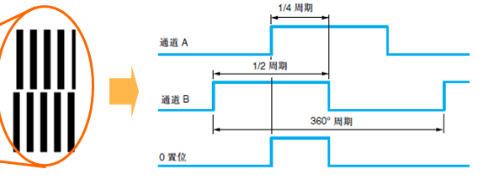

图1-2 增量式编码器输出信号
