JT7A/B/E φ1200投影仪
采用进口长寿命卤钨灯，满足长时间使用投影仪的需求。
工作台运动范围大，承重能力强，适合大尺寸零件的测量。
投影屏面积大，对各种大尺寸复杂零件做比较测量时，能一次完全显示，测量效率高。
高精度物镜转盘，变换倍率方便，定位准确。
工作台能偏摆±15°，便于测量带螺旋角零件。
采用先进的光栅传感器和数据处理系统，误差小， 效率高。
JT7A带数显箱，能方便的进行数字显示，具有数据处理功能。
JT7B配计算机及二坐标测量软件，手持操纵控制盒，可实现电动控制测量。
JT7E采用进口金属光栅，带CNC自动控制，可实现全自动控制测量和数据处理。
投影屏
投影屏尺寸: φ1200mm
投影屏旋转范围: 0°～360°
旋转角度显示当量: 1°
旋转角度准确度:1′

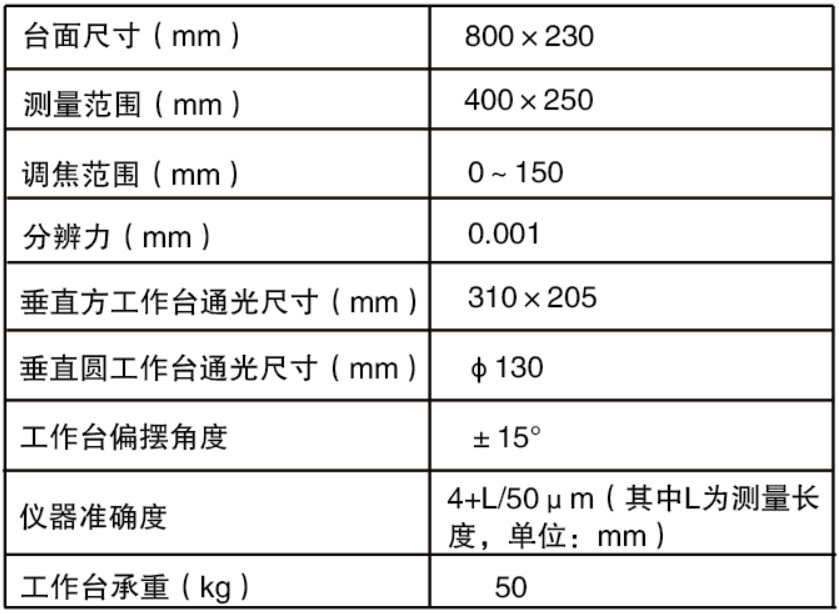

工作台

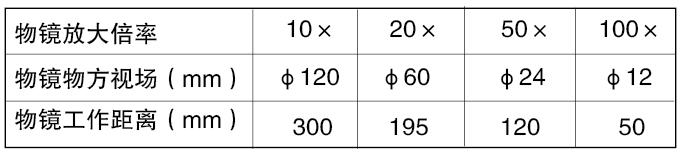

物镜
JT7A/B/E φ1200投影仪
采用进口长寿命卤钨灯，满足长时间使用投影仪的需求。
工作台运动范围大，承重能力强，适合大尺寸零件的测量。
投影屏面积大，对各种大尺寸复杂零件做比较测量时，能一次完全显示，测量效率高。
高精度物镜转盘，变换倍率方便，定位准确。
工作台能偏摆±15°，便于测量带螺旋角零件。
采用先进的光栅传感器和数据处理系统，误差小， 效率高。
JT7A带数显箱，能方便的进行数字显示，具有数据处理功能。
JT7B配计算机及二坐标测量软件，手持操纵控制盒，可实现电动控制测量。
JT7E采用进口金属光栅，带CNC自动控制，可实现全自动控制测量和数据处理。
投影屏
投影屏尺寸: φ1200mm
投影屏旋转范围: 0°～360°
旋转角度显示当量: 1°
旋转角度准确度:1′
工作台
物镜
、
物镜光轴
离台面最大距离：255mm
离台面最小距离：55mm
顶针架
最大夹持直径：φ300mm 最大夹持长度：450mm
照明光源
透射照明卤钨灯: 24V250W
反射照明白炽灯 :16V150W
额定电压
AC 220V 50Hz
环境要求
室温20℃±3℃，相对湿度40%－70％RH
仪器外形尺寸（mm）:长 3500×宽 2320×高 2250
仪器质量：4000kg
